Für jedes Material gibt es verschiedene Materialdatentypen, die grafisch dargestellt werden sollen:

• Viskosität
• Dichte bzw. spez. Volumen
• Wärmeleitfähigkeit
• Enthalpie

Für diese Materialdatentypen existieren verschiedene Möglichkeiten einer grafischen Darstellung:

1. Darstellung der entsprechenden Messwerte
2. Darstellung einer Kurve, welche sich aus einer zuvor angegebenen Gleichung ergibt. Der darzustellende x-Wertebereich wird über eine Dialogbox gesteuert.
3. Darstellung der Messwerte und der dazugehörigen Näherungskurve

Wenn keine Gleichung oder keine Messreihe für den zu zeichnenden Materialdatentyp vorliegt, erfolgt keine graphische Darstellung.

Wenn zu einem Materialtyp Messwerte vorliegen, werden immer die Messwerte angezeigt (Punkt 1 oder 3). Wenn zusätzlich eine Gleichung vorliegt, welche den Kurvenverlauf dieser Messpunkte beschreibt, so wird diese „Näherungskurve“ auch angezeigt. Die mathematische Gleichung zu dieser Näherungskurve ergibt sich:

• aus von Hand eingegebenen Materialdaten oder
• aus dem Ergebnis einer Regression auf die zu diesem Materialtyp gehörenden Messpunkte.

Wichtig ist: Jede Messreihe gehört zu einem bestimmten Messtyp und jede Regression wird auf der Basis genau eines Messtyps durchgeführt. (Messtyp heißt in diesem Fall ein Datensatz, zu dem z. B. für die Viskosität drei Kurven bei verschiedenen Temperaturen zählen).

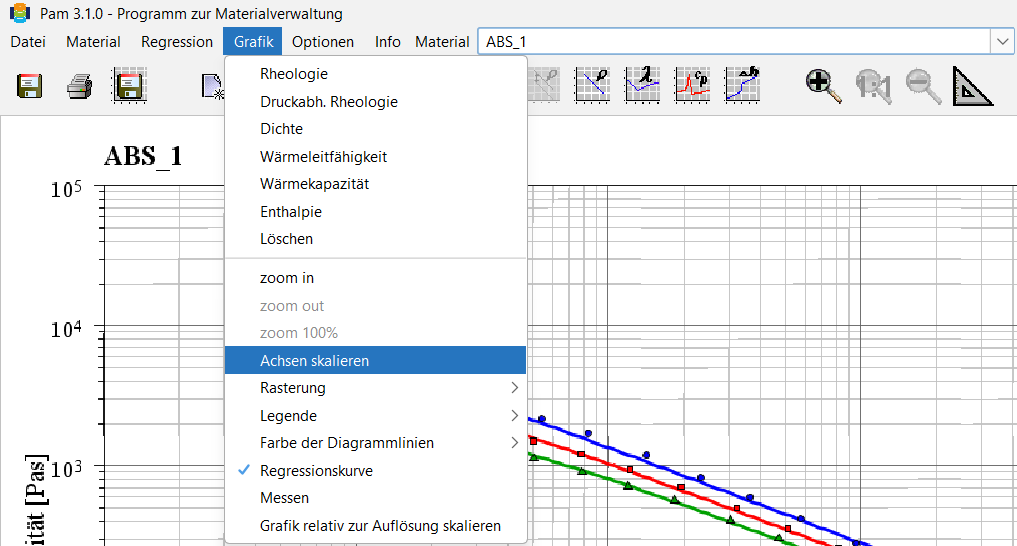

In PAM wird die Möglichkeit gegeben bestehende Graphiken zu skalieren. Dazu befindet sich im Menüpunkt Grafik die Funktion Achsen skalieren.

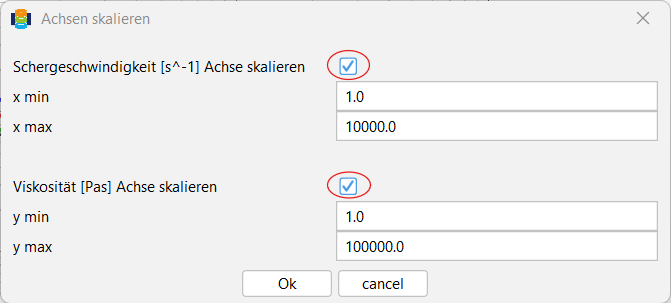

In dem Dialogfenster, hier rechts abgebildet, können nun die Intervalle für die x-Achse und die y-Achse angepasst werden. Dafür müssen allerdings zunächst die Kontrollkästchen neben dem Dialog aktiviert werden.
